我使用的手提電腦風扇發出噪音,所以拆開清潔,Acer型號4720G,於2007年購入

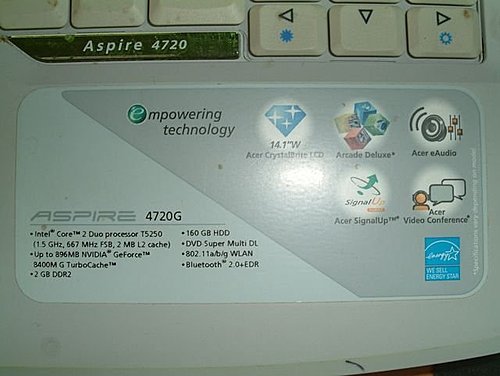

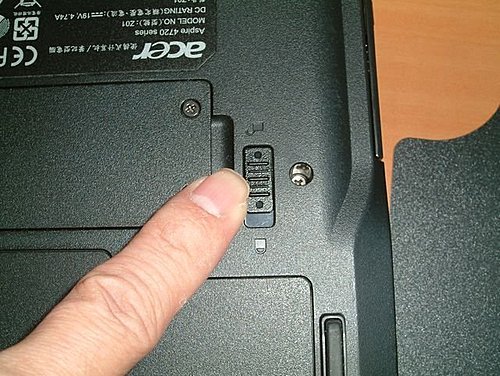

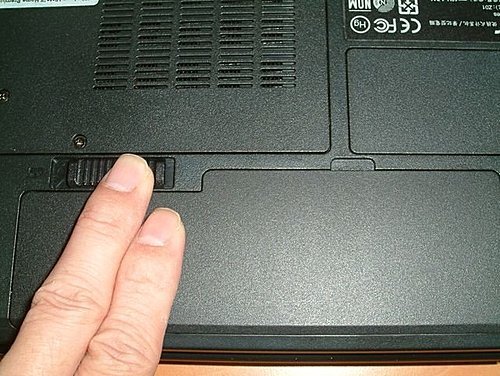

反面電池鎖卡榫上推開鎖

將電池卡勾左移

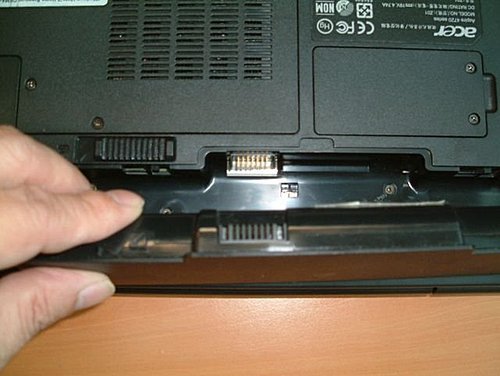

扳開電池

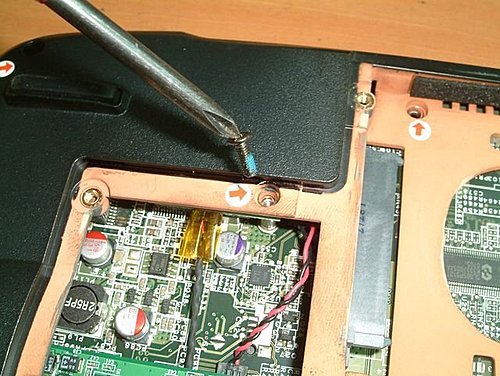

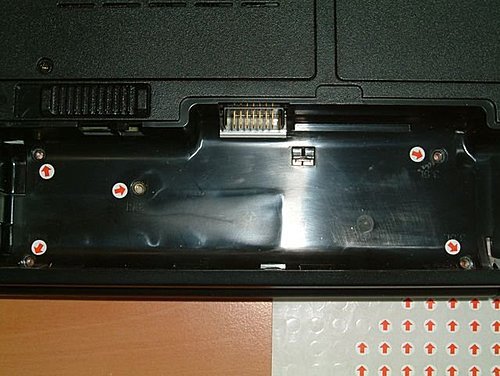

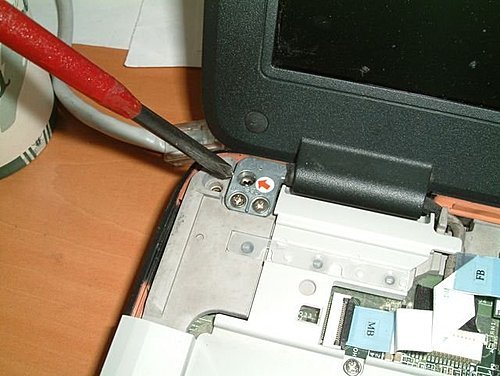

紅色箭頭處螺絲鬆開

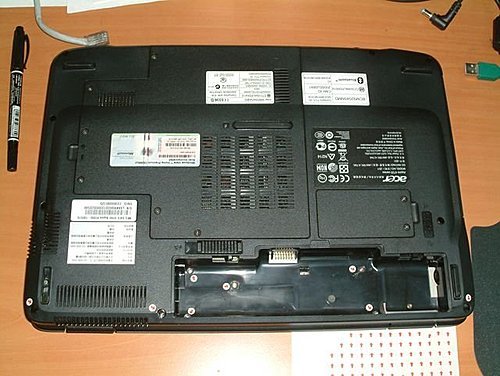

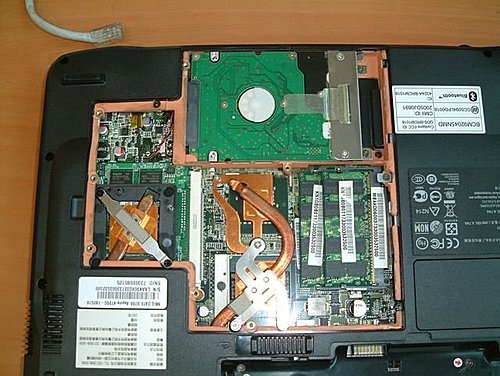

背面照

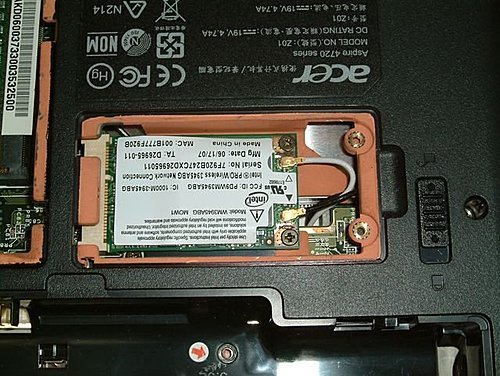

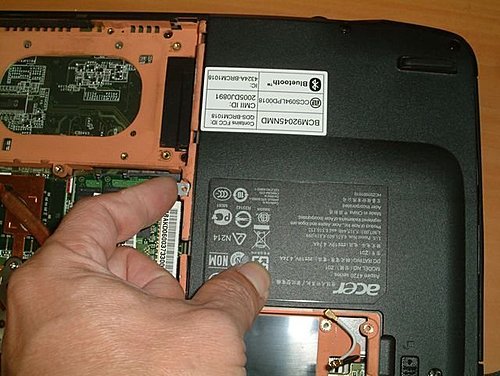

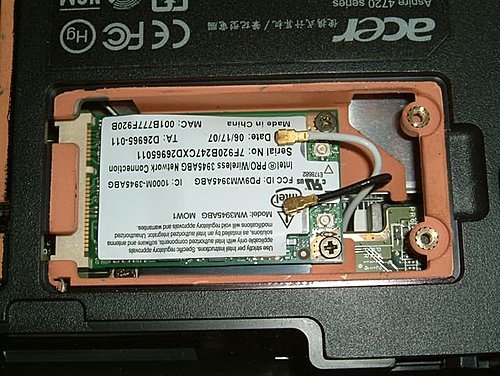

卸下大蓋板

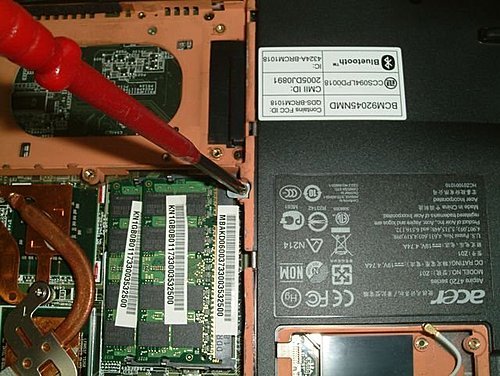

卸下小蓋板

分離黑色及白色線

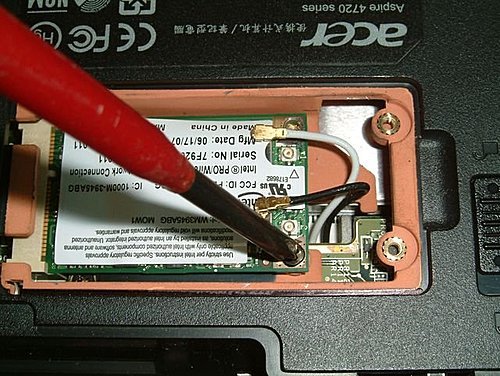

拆螺絲

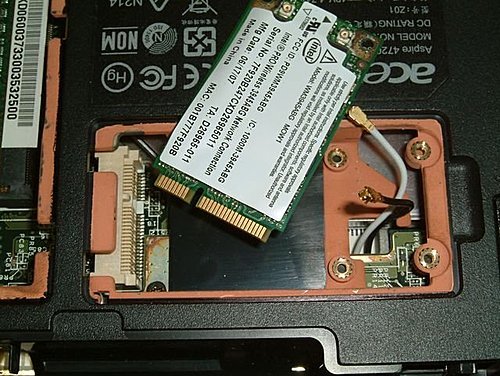

取出基板

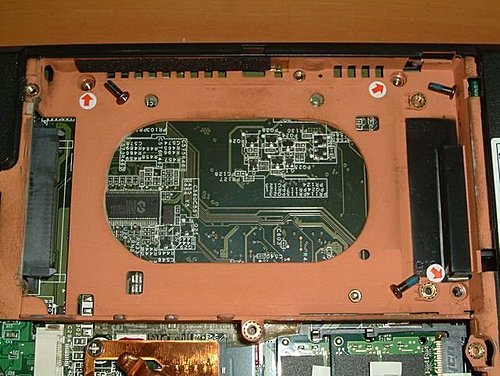

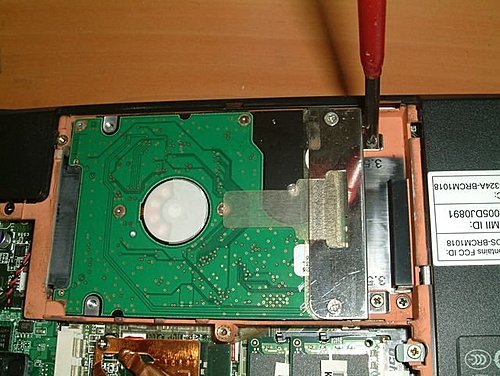

拆硬碟

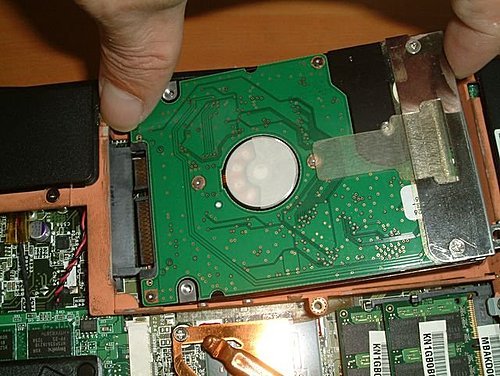

取出硬碟

拆DVD機心

右推出

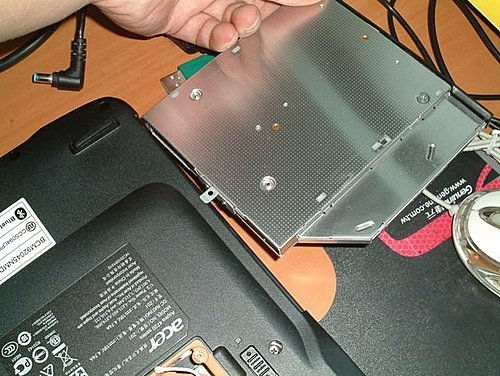

取出DVD機心

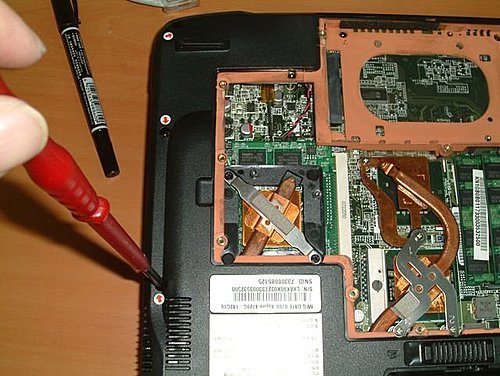

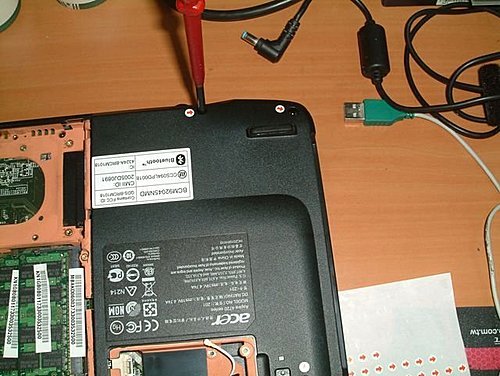

拆背蓋周邊螺絲

拆螺絲

拆硬碟位置下端螺絲

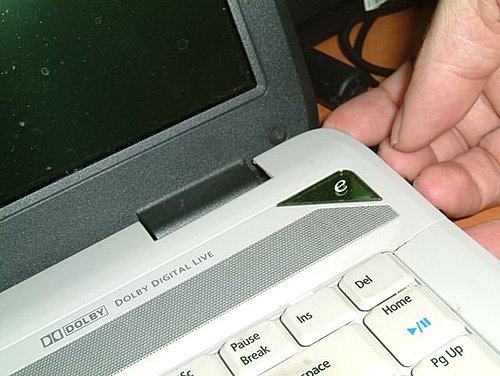

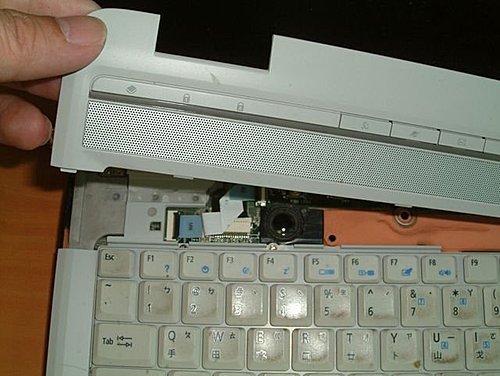

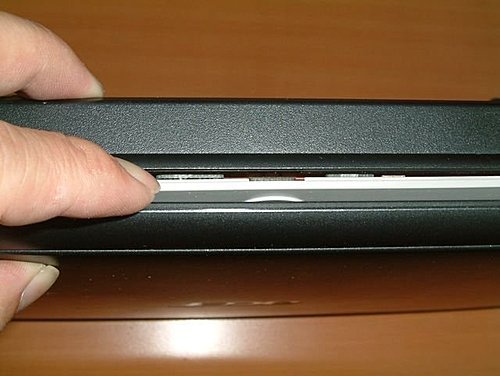

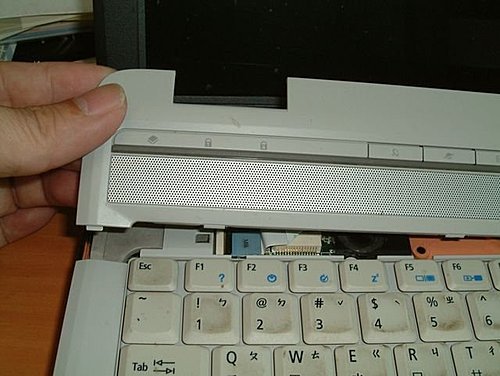

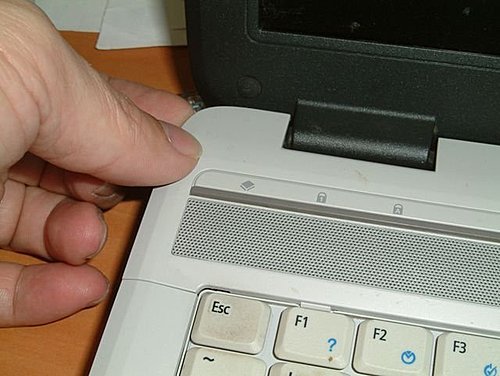

掀開螢幕下方之上蓋板

稍微上掀

左右同動

朝上推出

取出啦

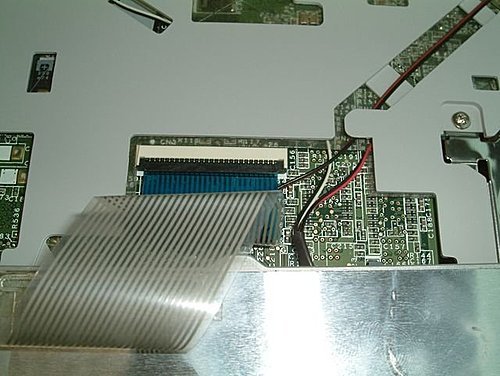

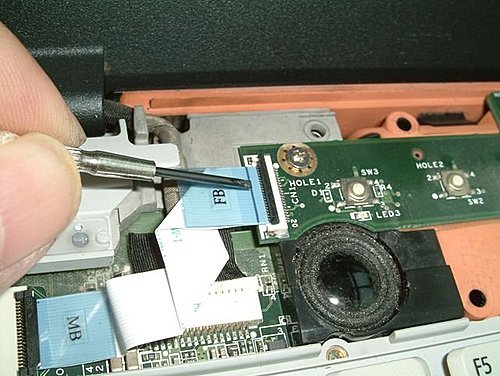

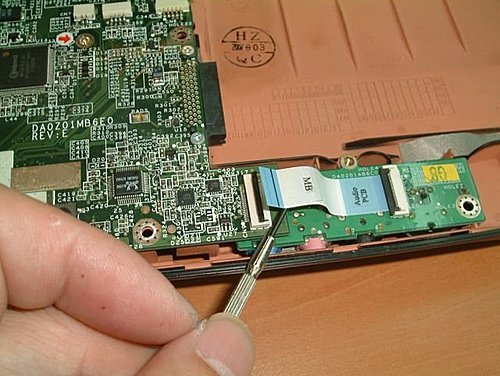

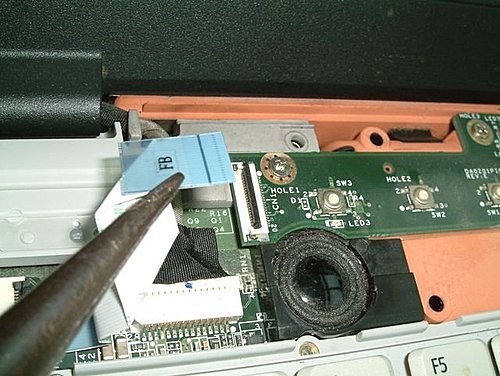

用一字起子推開連接器卡榫

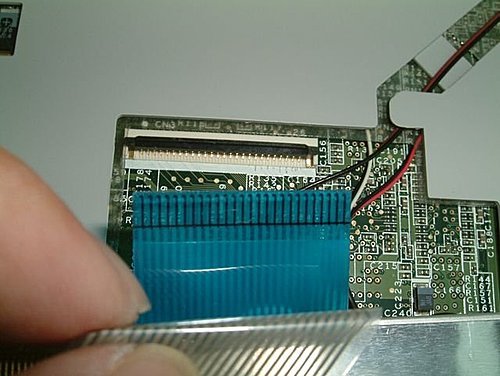

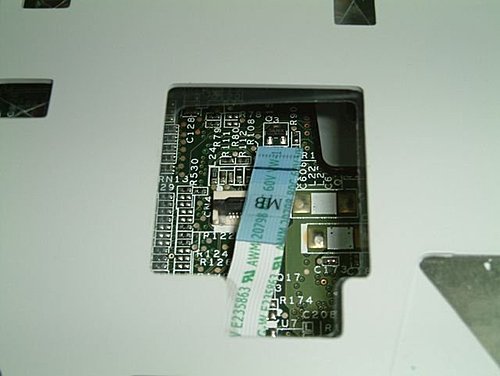

取出連接之FPC

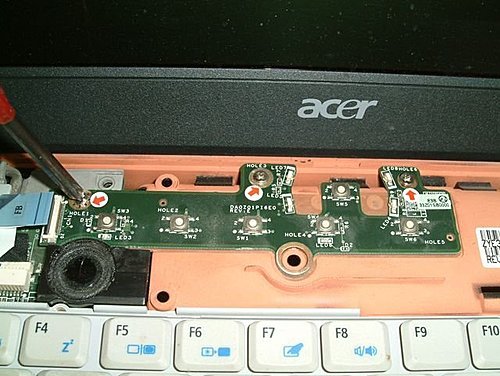

拆開螺絲取下開關基板

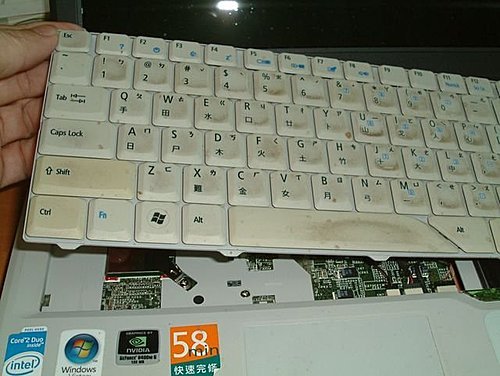

左右擺動取出鍵盤

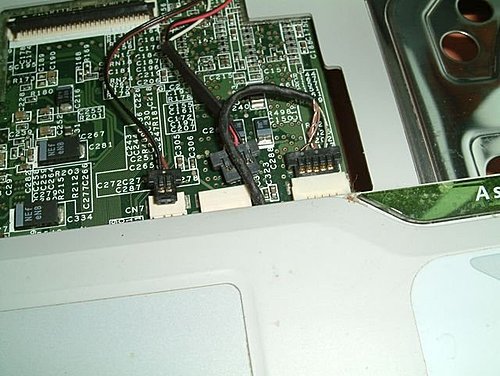

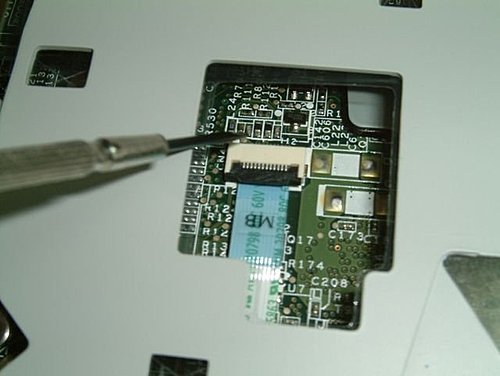

鍵盤反面鬆開連接器

脫開囉

鍵盤取下後,下方螺絲旋下

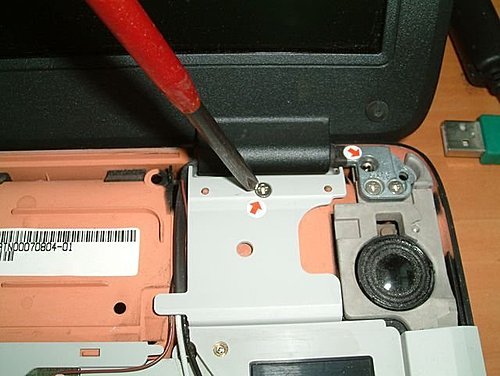

拆螺絲

拆螺絲

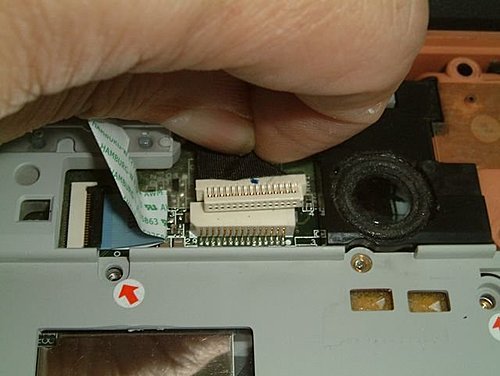

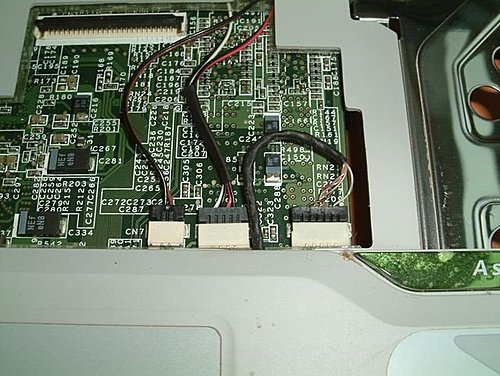

鬆開連接器端子

拔出啦

鬆開螢幕端子

分離啦

分離側邊卡勾,取下螢幕

還有一顆螺絲躲在線下方

分離連接器

分開啦

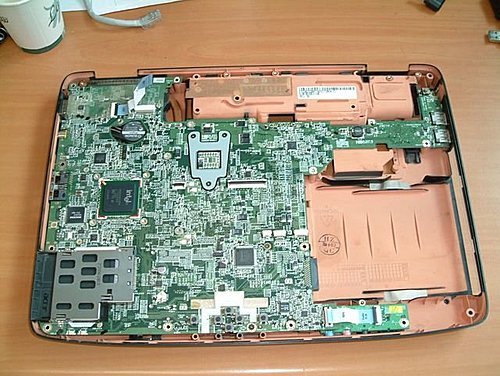

終於取下,留下底殼及主PCB

拆螺絲

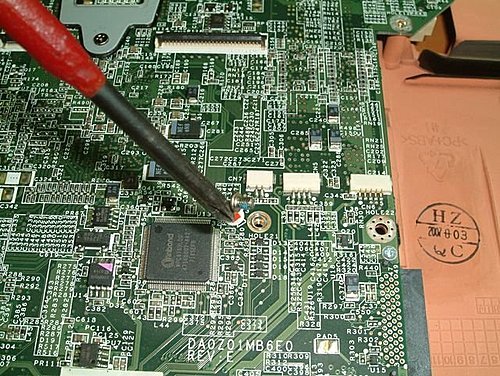

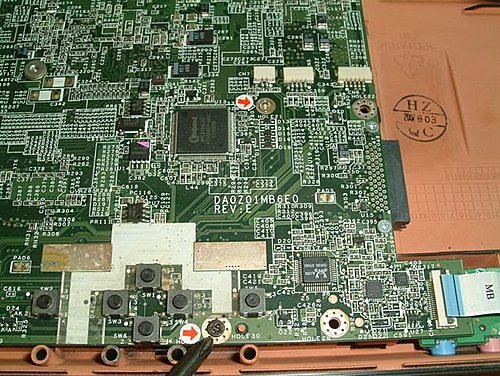

拆螺絲紅色箭頭處

分離耳機插孔連接器

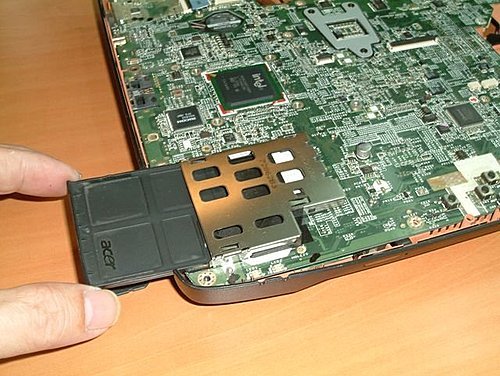

取下記憶卡插入飾板

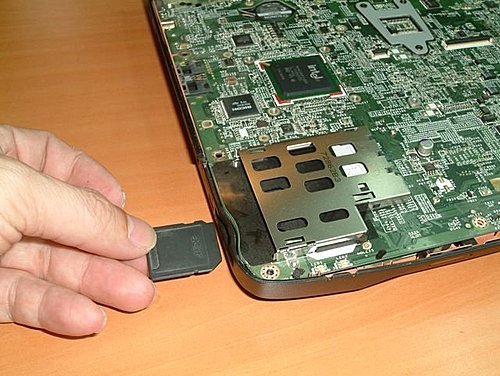

取下SD飾板

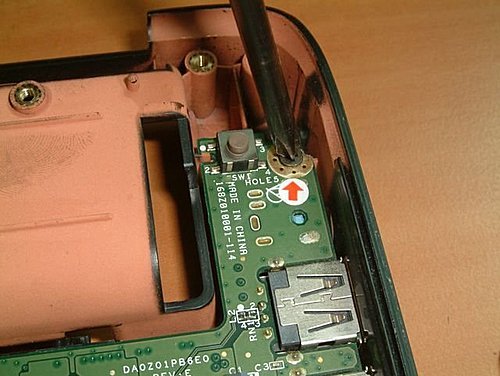

拆螺絲

拆螺絲

取下

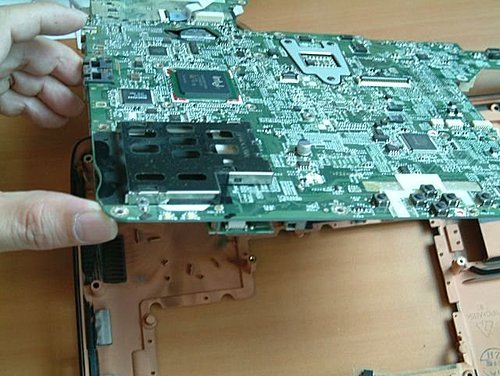

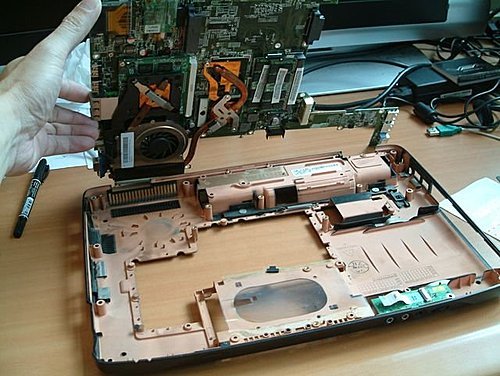

終於可拿出主機板

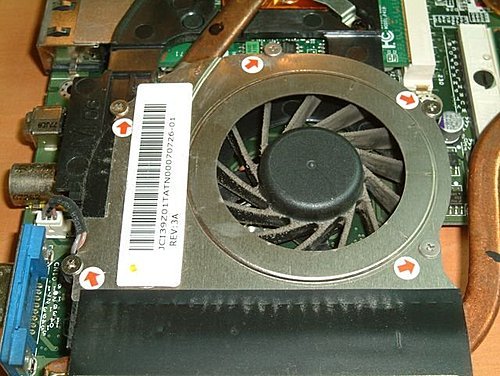

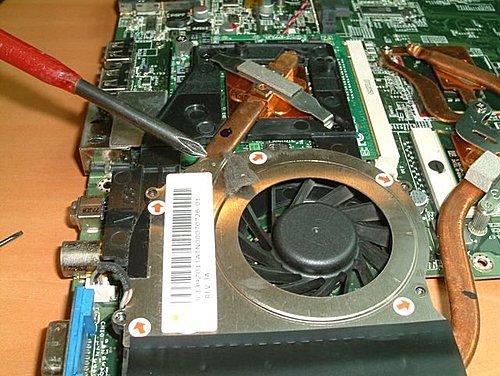

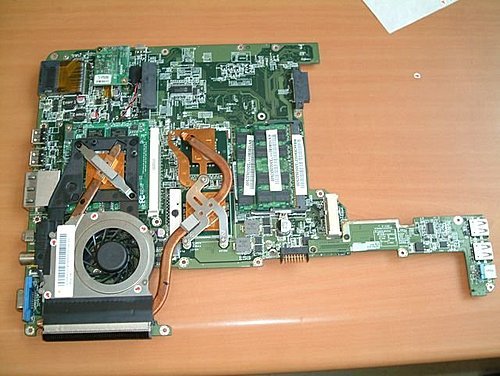

哇! 看到風扇啦

清潔下蓋位置灰塵

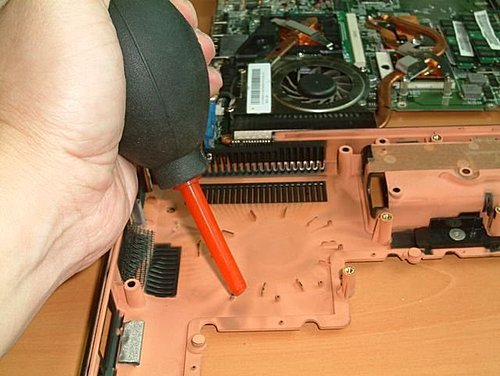

吹氣球伺候

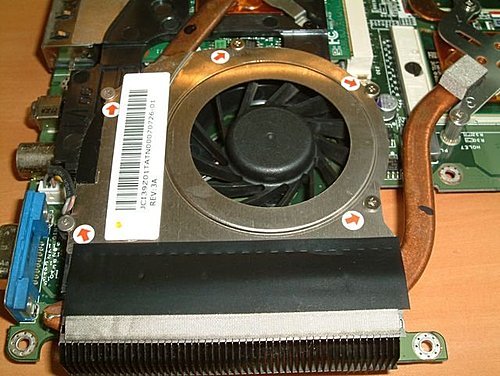

好可怕的風扇都是灰塵

努力清潔

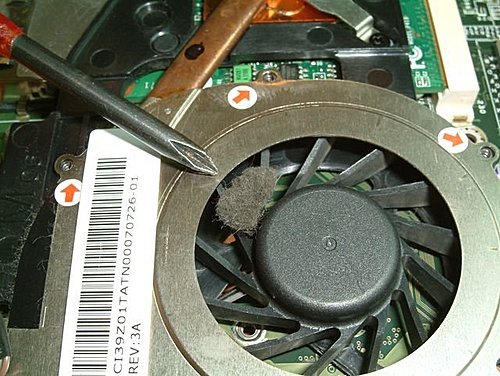

從扇葉中取出累積4年的灰塵及棉絮

好大一團,真是傷腦筋

找出問題,就不再往下拆囉,準備開始反向組合

再看一眼,原本要拆的螺絲,就此放過,組合開始

依照剛才反向次序,組合完成,開機測試,馬上把剛才拍的照片,立即放上部落格,當做留念.

   雖說這是生平第一次拆電腦,但是畢竟有電子及機構的基礎,所以輕易上手,強烈建議,有到此參觀的人,看看就好,不要自己沒事找事做,拆出問題,那可就玩完啦,畢竟該送修的就送修,那才是正途.
