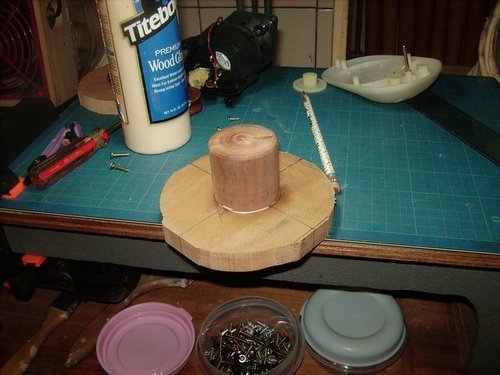

先製作大皮帶輪,使用膠合_輪及軸部

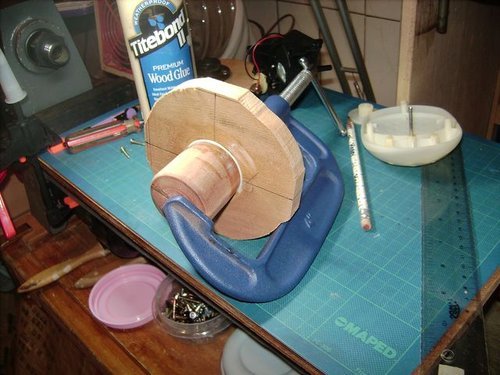

夾緊等乾燥

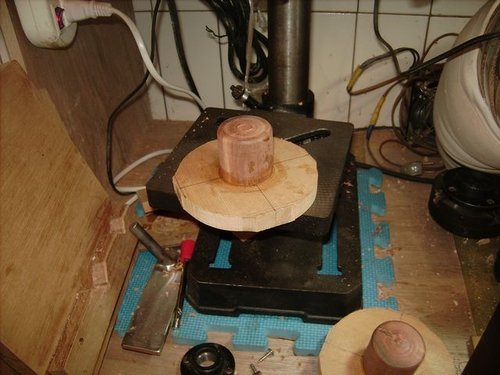

乾燥後鑽孔
用螺絲鎖住軸部,螺絲沉孔,結構強化

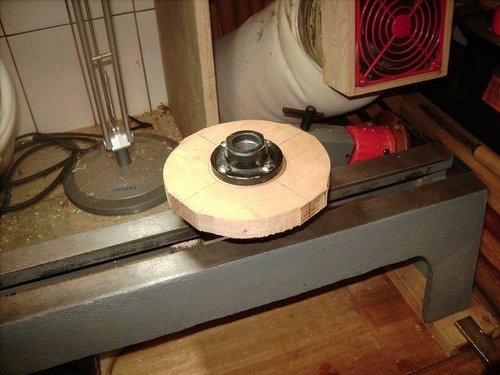

鎖上小旋轉盤準備車製
架上車床

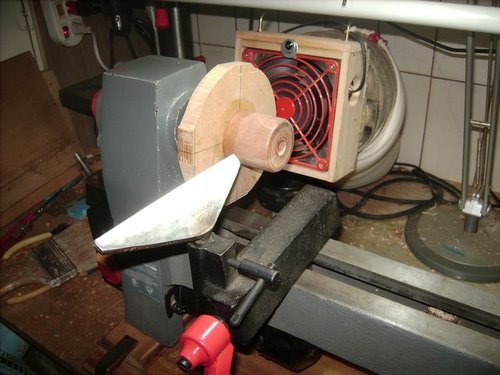

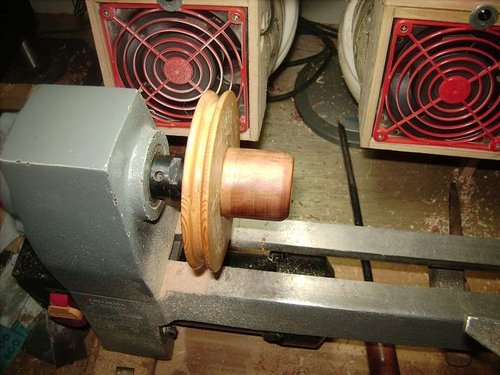

完成大皮帶輪車製

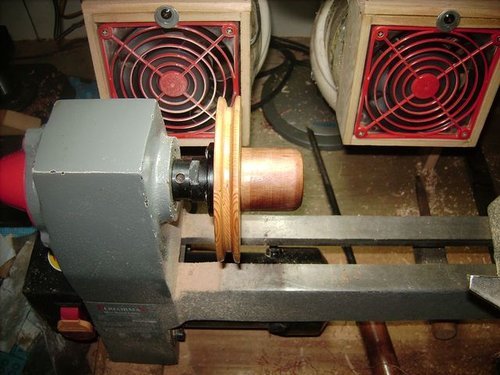

側視圖

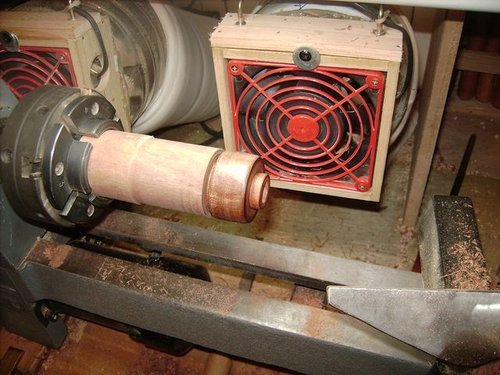

車滾桶固定座

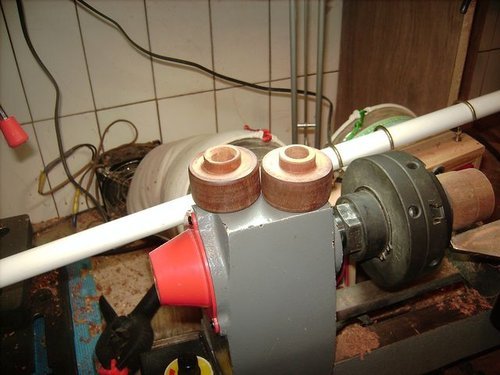

左右各一個

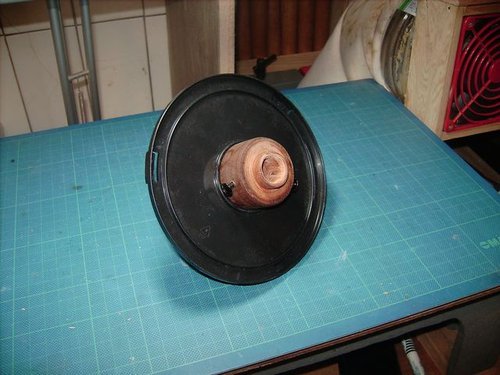

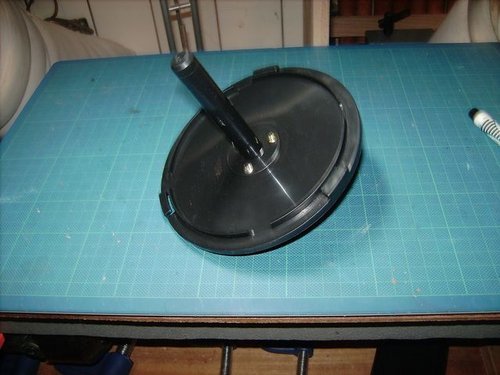

裝於布丁筒底盤鎖上螺絲強化

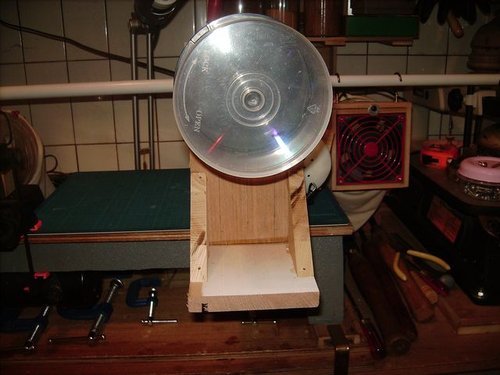

背面照
將軸心左右修正,以配合布丁筒固定座

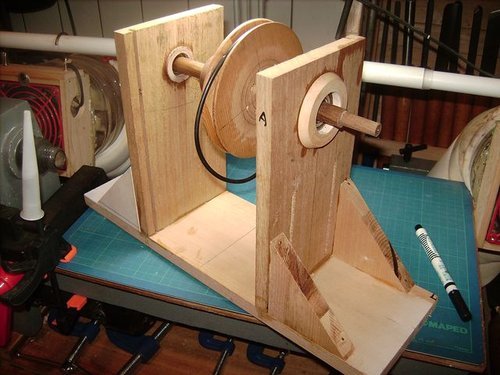

開始組裝

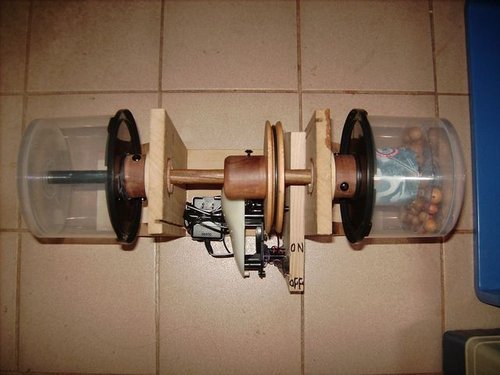

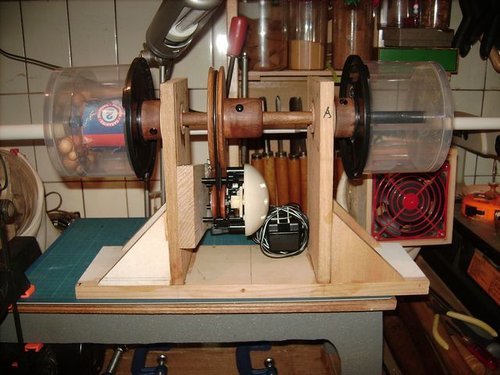

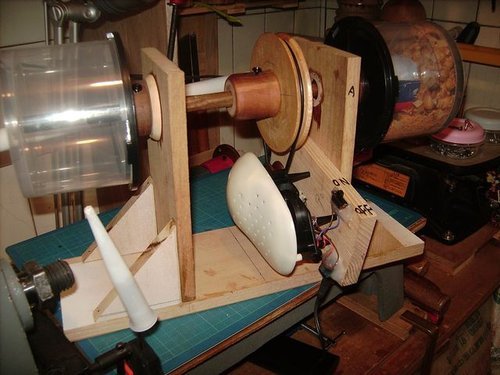

完成囉
試運轉

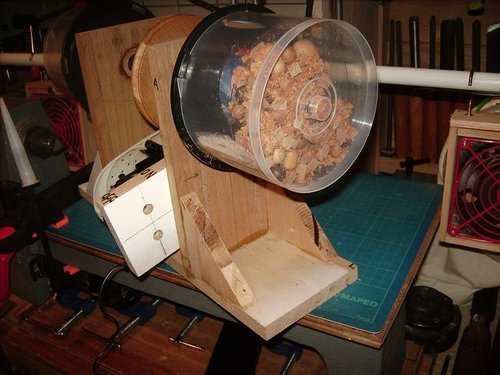

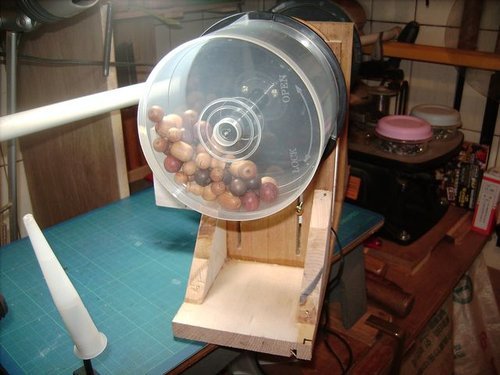

加料測試

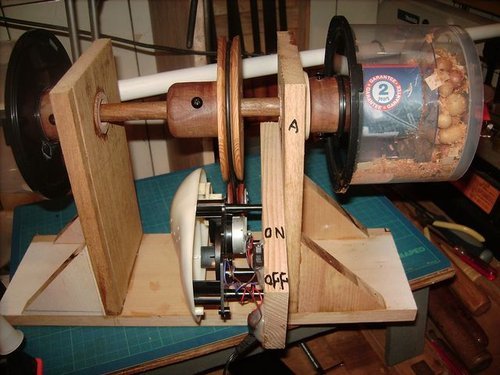

有裝置開關哦
整組含變壓器

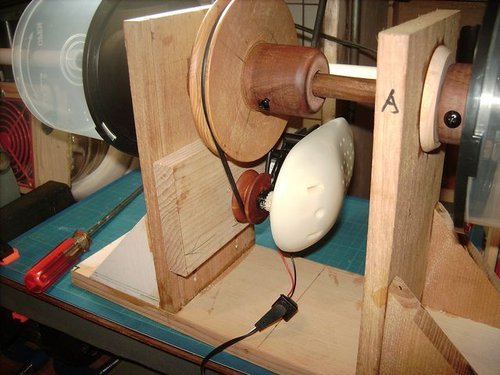

側視圖

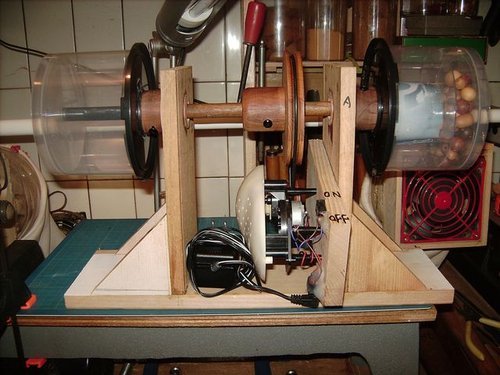

後視圖
俯視圖
因為有加軸承所以運轉順暢,馬達扭力夠,帶動滑順,整台安全,靜音,省電,環保.......集合各項優點啦,簡單運轉測試,一切ok,至於實用性將請木工車床林榮鎮老師測試,因為我手上沒有車那麼多的圓珠啦,同時也因為我之前工作上使用的轆筒,都是針對金屬製品,所以木材的特性不同,要如何有效的利用,將請林老師驗證看看囉
底下是用我的傻瓜相機拍攝並且稍做編輯的影片,大家看了應該能夠更明瞭
